Индикаторные светодиоды: виды, характеристики и особенности применения

Специфика применения и разновидности светодиодных индикаторов

Микроскопические источники света, интегрированные в приборные панели, промышленные контроллеры и бытовую электронику, давно перестали быть просто вспомогательным элементом. Сегодня индикаторные светодиоды представляют собой сложный инженерный инструмент, обеспечивающий визуальную коммуникацию между оператором и системой. Точность отображения статуса, долговечность полупроводникового кристалла и предсказуемость спектральных характеристик стали фундаментом надежности для критически важных узлов управления. Выбор конкретного компонента требует глубокого понимания физических процессов, протекающих в p-n переходе, а также оценки условий эксплуатации, где вибрации, температурные колебания и электромагнитные помехи диктуют свои жесткие требования к архитектуре устройства. Инженерная мысль эволюционировала от простых сигнальных ламп до интеллектуальных модулей, способных передавать информацию о состоянии цепи с высокой точностью.

Корректное проектирование систем индикации базируется на интеграции проверенных компонентов, например, таких как https://eicom.ru/catalog/optoelektronika/indikatornie-svetodiodi-lampi-220v/, которые позволяют обеспечить бесперебойную работу оборудования в условиях стандартных промышленных сетей без необходимости использования громоздких понижающих трансформаторов. Стабильность светового потока и низкое энергопотребление делают такие элементы предпочтительными для встраивания в системы автоматизации, где каждый милливатт и каждый час наработки на отказ имеют решающее значение. Взаимодействие человека и интерфейса через световой отклик — это тонкий процесс, требующий учета психофизиологии восприятия, интенсивности яркости и угла обзора, чтобы оператор мог мгновенно считать информацию даже в условиях сложной световой обстановки на производственной площадке или в операторской кабине.

Техническая ценность светодиодных индикаторов заключается в их способности функционировать в широком диапазоне рабочих условий, сохраняя при этом исходную чистоту цвета и яркость свечения на протяжении десятков тысяч часов. Разнообразие конструктивных исполнений, от классических выводных моделей до миниатюрных компонентов для поверхностного монтажа, открывает возможности для создания компактных и эргономичных панелей управления. Проектировщикам необходимо учитывать не только электрические параметры, такие как прямое напряжение и ток, но и тепловое сопротивление корпуса, так как эффективный отвод тепла напрямую влияет на деградацию кристалла. Грамотный подход к выбору индикации исключает риск преждевременного выхода из строя всей системы, обеспечивая предсказуемый жизненный цикл оборудования и минимизируя затраты на сервисное обслуживание, что становится определяющим фактором при создании высокотехнологичных изделий профессионального назначения.

Понимание фундаментальных свойств полупроводниковых источников света позволяет инженерам выходить за рамки стандартных решений, создавая кастомные интерфейсы с интуитивно понятной логикой отображения состояний. Внедрение специализированных индикаторов требует анализа спектральных характеристик, чтобы избежать эффекта ослепления или, напротив, недостаточной заметности сигнала в условиях высокой освещенности. Баланс между технической эффективностью и эстетическим исполнением световой индикации отражает уровень ответственности разработчика перед конечным пользователем. В конечном итоге, качество светодиода определяет не только долговечность конкретного узла, но и общую надежность системы, где визуальный контроль остается самым быстрым и доступным способом оперативного реагирования на изменения в технологическом процессе, исключая вероятность ошибочной интерпретации данных в ответственных узлах контроля и управления.

Принцип работы и основные характеристики индикаторных светодиодов

Мягкое свечение индикатора на панели управления премиальной техники создает ощущение завершенности и инженерного совершенства. За этой лаконичной точкой света скрываются точные физические процессы, превращающие электрическую энергию в узкоспециализированный фотонный поток. В отличие от ламп накаливания, здесь нет инерции нагрева нити, что позволяет мгновенно реагировать на любые изменения в цепи.

Фундаментальным аспектом работы светодиода выступает нелинейная вольт-амперная характеристика. Ток в полупроводниковом кристалле начинает стремительно расти лишь после преодоления определенного порога прямого напряжения. Для классических красных излучателей этот барьер составляет от 1,8 до 2,2 В. Более требовательные синие и белые компоненты нуждаются в напряжении от 2,8 до 3,3 В, что напрямую диктуется шириной запрещенной зоны материала p–n‑перехода.

Наблюдение редакции: При замене индикатора всегда учитывайте полярность контактов: анод и катод имеют разную длину ножек, и даже кратковременная переполюсовка может необратимо повредить кристалл светодиода.

Чистота цвета, которую мы воспринимаем как эталонную, обусловлена узким спектральным диапазоном излучения. Типичные индикаторные светодиоды демонстрируют спектральную ширину порядка 20–30 нм (FWHM). Такая монохроматичность — прямое следствие физических свойств полупроводника, где энергия фотонов жестко привязана к энергетическому зазору структуры. Это позволяет инженерам проектировать визуальные интерфейсы с предсказуемой и стабильной цветопередачей на протяжении всего срока службы изделия.

Электрические параметры и энергетическая эффективность

Инженерное проектирование систем индикации требует внимательного отношения к потреблению энергии. Маломощные компоненты оптимизированы для минимальных нагрузок на схему, что делает их идеальными для устройств с автономным питанием или сложной многоточечной индикацией.

Рабочие характеристики индикаторных светодиодов укладываются в строго определенные рамки, обеспечивающие долговечность и стабильность:

• Номинальный прямой ток обычно варьируется в диапазоне 10–20 мА.
• Прямое напряжение при стандартной эксплуатации составляет от 2 до 4 В.
• Электрическая мощность одного элемента крайне мала и находится в пределах 0,02–0,08 Вт.

Светотехнические показатели также подчиняются строгой градации. Для стандартных решений световой поток составляет от 5 до 50 mcd. В случаях, когда требуется повышенная яркость или работа при ярком освещении, применяются компоненты с показателями от 100 mcd и выше. Подобная вариативность позволяет точно дозировать визуальный сигнал, не создавая избыточного светового шума в интерьере или на рабочем месте.

Понимание этих базовых характеристик избавляет от допущения ошибок при интеграции светодиодов в современные устройства. Точность в выборе компонентов — это не только вопрос надежности схемы, но и способ подчеркнуть высокий статус продукта через его безупречную визуальную подачу. Стабильность спектра и предсказуемость потребления энергии создают тот самый уровень комфорта, который ожидается от техники высокого класса.

Классификация светодиодов по типу корпуса и способу монтажа

Безупречная интеграция светового элемента в архитектуру прибора начинается с выбора правильного форм-фактора, который определяет не только эстетическое восприятие, но и долговечность изделия. Инженерный замысел часто сталкивается с необходимостью выбора между проверенной классикой и инновационной компактностью, где каждый миллиметр пространства на плате диктует свои правила игры. Масштабируемость визуальных решений напрямую зависит от того, насколько грамотно выбрана геометрия корпуса и метод его фиксации на печатном узле.

Традиционные выводные светодиоды, известные как THT или DIP-компоненты, остаются эталоном надежности в панельной индикации. Их конструкция, предполагающая фиксацию через отверстия в печатной плате, обеспечивает непревзойденную механическую прочность, что критично для устройств, подвергающихся вибрационным нагрузкам. В промышленной практике сложились четкие стандарты типоразмеров, определяющие визуальный облик индикаторных панелей:

На заметку: При выборе SMD-компонентов учитывайте коэффициент теплового расширения материала печатной платы, так как несовпадение параметров ведет к разрушению паяных соединений при регулярных циклах нагрева и охлаждения.

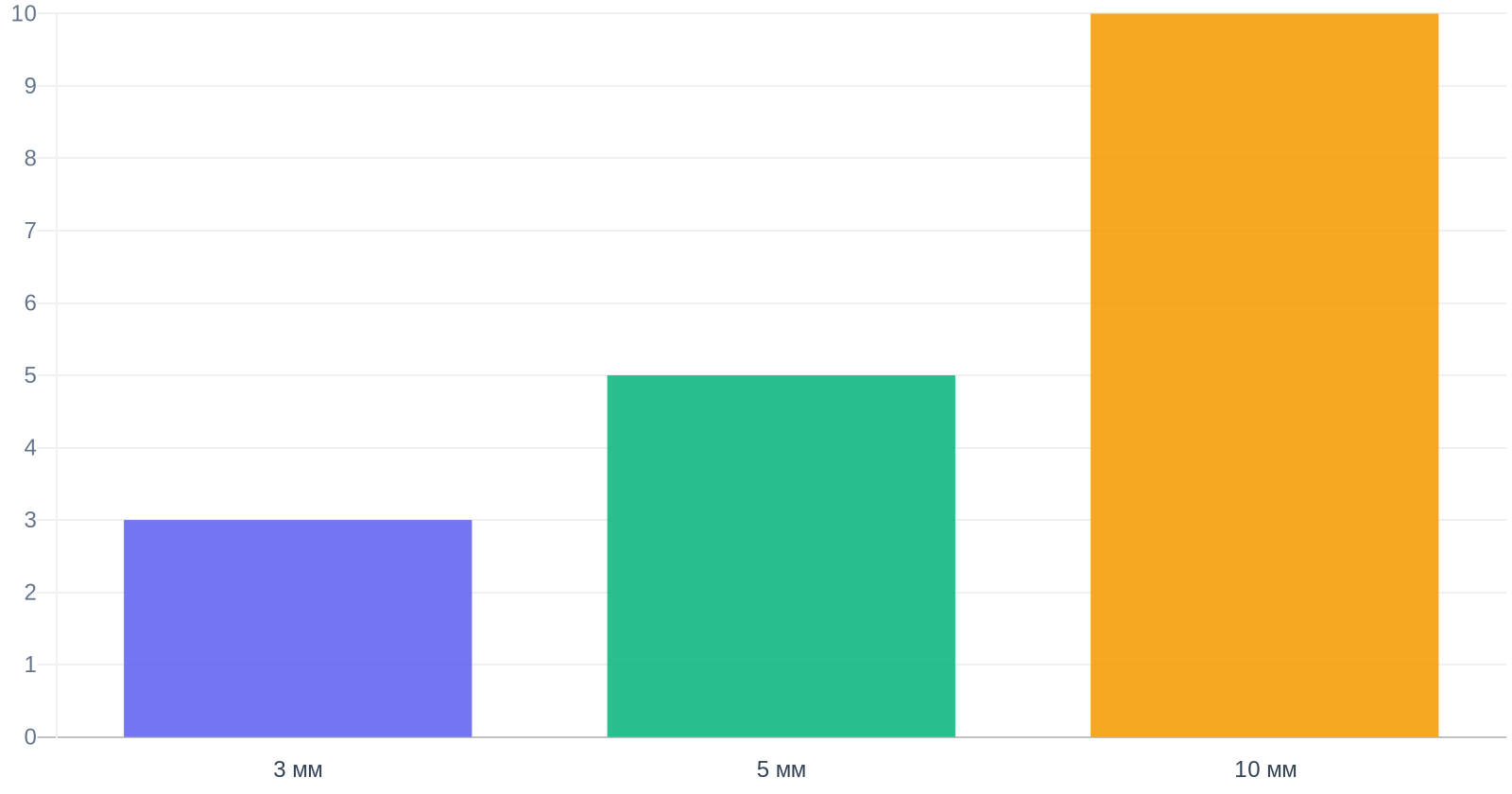

• 3 мм — оптимальный выбор для плотных сборок с ограниченным пространством для обзора.
• 5 мм — классический вариант, ставший де-факто промышленным стандартом для большинства индикаторных задач.
• 10 мм — решение для крупногабаритных панелей, где требуется высокая интенсивность и заметность сигнала с большого расстояния.

Эволюция микроэлектроники перевела фокус на SMD-технологии, которые кардинально изменили подход к проектированию компактных устройств. Поверхностный монтаж позволяет исключить необходимость сверления отверстий, что существенно упрощает процесс автоматизации сборки и снижает габариты конечного продукта. Высокая плотность размещения компонентов на плате открывает возможности для создания сложных многофункциональных индикаторных систем, сохраняя при этом лаконичность дизайна.

Стандарты SMD-корпусов и их роль в современной индикации

Индустрия выработала строгую систему типоразмеров SMD-светодиодов, где каждый артикул имеет свои функциональные особенности. Габариты корпуса напрямую коррелируют с эффективностью теплоотвода и световым потоком, что позволяет инженерам тонко настраивать яркость индикации. Переход на более современные формы корпусов часто дает ощутимый прирост производительности при сохранении или даже снижении энергопотребления.

Среди наиболее востребованных в профессиональной среде типоразмеров выделяются следующие решения:

• 3528 (3,5×2,8 мм) — универсальное решение для базовых задач индикации.
• 2835 (2,8×3,5 мм) — современный стандарт, обеспечивающий высокую яркость при минимальных физических размерах.
• 3014 (3,0×1,4 мм) — низкопрофильный вариант, идеальный для ультратонких интерфейсов.
• 5050 (5,0×5,0 мм) — мощный элемент для акцентной или сигнальной подсветки.
• 5730 (5,7×3,0 мм) — выбор для тех случаев, когда требуется максимальная эффективность светового потока.

Выбор конкретного корпуса превращается в тонкую настройку баланса между визуальной эстетикой и техническими ограничениями. Например, переход от устаревших форматов к более совершенным 2835 позволяет достичь чистоты свечения, недоступной ранее, при этом существенно облегчая тепловой режим платы. Грамотная работа с этими компонентами превращает индикацию из технической необходимости в элемент высокого стиля, подчеркивающий качество каждого узла устройства.

Цветовые решения и параметры яркости индикации

Эстетическое восприятие прибора начинается с того, как именно он сообщает о своем состоянии. Взгляд пользователя мгновенно считывает не только цвет, но и интенсивность свечения, которая зачастую подсознательно воспринимается как маркер общего качества сборки. Дизайнерская мысль сегодня стремится к сдержанной элегантности, где индикатор не слепит, а лишь деликатно акцентирует внимание на ключевых процессах, сохраняя общую гармонию интерфейса.

Выбор оттенка излучения — это вопрос не только визуальной эстетики, но и физики восприятия, напрямую связанной с особенностями человеческого зрения. При дневном освещении наши глаза демонстрируют поразительную избирательность: чувствительность к синему спектру, находящемуся в районе 450 нм, примерно в 10 раз ниже, чем к зелено-желтому свету с длиной волны около 555 нм. Понимание этого разрыва позволяет инженерам проектировать интерфейсы, где синие индикаторы требуют значительно большей мощности для достижения той же субъективной яркости, что и их зеленые аналоги.

Оптимизация световых характеристик

Современные технологии производства позволяют достигать впечатляющих результатов в эффективности излучения, меняющих правила игры в проектировании световых систем. Белые светодиоды сегодня уверенно преодолевают порог световой эффективности в 150 лм/Вт, а передовые лабораторные образцы, представленные в исследованиях Nature Photonics (2010), демонстрируют показатели выше 200 лм/Вт. Тем не менее, инженерам приходится учитывать специфические ограничения, такие как «зеленый провал», из-за которого эффективность зеленых светодиодов остается существенно ниже, чем у синих или красных источников.

Работа с белым светом требует особого внимания к качеству цветопередачи, особенно в премиальных решениях, где индикация должна выглядеть глубокой и естественной. В основе большинства стандартных белых решений лежит синий кристалл с желтым люминофором, обеспечивающий индекс цветопередачи (CRI) на уровне 70–85. Однако для систем, где точность индикации критична, применяются специально оптимизированные фосфорные технологии, позволяющие довести показатель Ra до 90 и выше, что радикально меняет восприятие светового пятна.

Термическая стабильность и предсказуемость яркости

Стабильность светового потока в процессе эксплуатации прибора является индикатором надежности всей электронной схемы. Яркость светодиодов демонстрирует прямую зависимость от проходящего через них тока, однако этот идеальный сценарий часто нарушается внешними факторами. Рост температуры p–n-перехода неизбежно приводит к снижению эффективности, из-за чего яркость падает на 10–20 % при повышении температуры кристалла всего на 25–30 °C, как отмечалось в публикациях журнала J. Display Technology (2007).

Учет этих параметров при проектировании позволяет избежать эффекта «тускнеющего интерфейса», когда прибор после длительной работы начинает выглядеть иначе, чем в момент включения. Профессиональный подход к выбору компонентов и расчету теплоотвода гарантирует, что визуальный облик устройства останется неизменным на протяжении всего срока службы, сохраняя статусность и премиальный характер исполнения даже при интенсивной нагрузке.

Критерии выбора индикаторных светодиодов для электронных устройств

Безупречная интеграция светового индикатора в архитектуру премиального устройства требует внимания к деталям, которые на первый взгляд кажутся сугубо техническими. Ошибки при подборе компонентов способны нарушить гармонию даже самого дорогого дизайна, создавая либо избыточный акцент, либо едва уловимое, тусклое свечение, не соответствующее статусу изделия. Мастерство инженера заключается в поиске филигранного баланса между функциональностью сигнального элемента и эстетической чистотой панели управления.

Первостепенное значение при проектировании имеют базовые электрические параметры, которые формируют фундамент долговечности и стабильности системы. Сила света, рабочий ток, угол излучения и номинальная мощность — это те параметры, которые определяют, насколько гармонично индикатор впишется в пользовательский интерфейс. Несоответствие этих характеристик архитектуре питания приводит к преждевременной деградации кристалла и изменению цветовой температуры, что недопустимо в продуктах высокого класса.

Технические детерминанты выбора компонентов

Профессиональный подбор индикатора невозможен без учета геометрии корпуса и тепловых процессов, протекающих на печатной плате. Современные стандарты монтажа предъявляют жесткие требования к компактности, однако мощность остается критическим фактором, определяющим надежность всей индикаторной группы.

• Типоразмер SMD 2835 с габаритами 2,8 × 3,5 мм и мощностью 0,5 Вт идеально подходит для тонких, изящных панелей, где экономия пространства выходит на первый план.
• Корпус SMD 5630 при сопоставимой мощности 0,5 Вт и размерах 5,6 × 3,0 мм обеспечивает световой поток до 50 лм, что позволяет достичь принципиально иного уровня визуальной акцентуации.

Выбор между этими форм-факторами — это не только вопрос габаритов, но и вопрос управления световым потоком. Разница в геометрии корпуса при одинаковой потребляемой мощности наглядно демонстрирует, как конструктивное исполнение влияет на конечное восприятие интенсивности индикации. Инженерный расчет здесь переплетается с визуальным дизайном, где каждый миллиметр площади поверхности работает на создание нужного впечатления.

Долговечность изделия в сегменте luxury является константой, не терпящей компромиссов. Теоретический ресурс светодиодов достигает 50–100 тысяч часов, что превращает надежность в фундаментальный критерий выбора, определяющий престиж бренда на годы эксплуатации. Стабильность характеристик кристалла на столь длительном отрезке времени гарантирует, что визуальный облик устройства останется неизменным, сохраняя чистоту передачи цвета и яркость свечения вне зависимости от внешних факторов и интенсивности использования системы.

Правильный выбор всегда базируется на глубоком понимании физики процесса, где каждый параметр — от угла рассеивания до тепловой нагрузки на плату — служит единой цели. Качественная индикация не должна привлекать лишнего внимания, она должна лишь подчеркивать безупречную работу сложной электроники. В этом заключается истинная эстетика современных приборов, где свет становится инструментом управления пользовательским опытом, оставаясь при этом невидимым, но незаменимым элементом премиального стиля.

Типичные ошибки при проектировании схем с использованием LED-индикаторов

Безупречная визуальная подача прибора часто меркнет перед лицом инженерных недочетов, скрытых внутри корпуса. Нередко даже дорогостоящие дизайнерские решения теряют свой статус из-за неравномерного свечения индикаторов или их преждевременного выхода из строя. Подобные дефекты свидетельствуют не о низком качестве самих полупроводников, а о фундаментальных просчетах в схемотехнике, которые превращают премиальный продукт в объект с сомнительной надежностью.

Пренебрежение базовыми законами физики полупроводников создает критические риски для всей системы. Одной из наиболее распространенных ошибок является игнорирование жестких рамок рабочего тока. Согласно исследованиям Narendran и Gu, превышение рекомендованного максимума всего на 10–20 % становится фатальным для ресурса компонента. Ускоренная деградация p-n перехода и люминофора в таком режиме сокращает срок службы светодиода в несколько раз, превращая долговечный элемент в расходный материал.

Отсутствие токоограничивающих элементов при проектировании узлов питания — путь к неминуемому отказу. При подключении светодиода к источнику с низким внутренним сопротивлением без драйвера или резистора неизбежно возникает лавинообразный рост тока. Этот процесс приводит к тепловому пробою кристалла, что производители классифицируют как принципиально недопустимый режим эксплуатации. Проектирование систем индикации требует осознанного подхода к выбору компонентов, исключающего прямой контакт с источником напряжения.

Ключевые факторы деградации индикаторных систем

Стабильность оптических характеристик напрямую зависит от грамотного управления температурным режимом и электротехнической обвязкой. Ошибки в этих аспектах проявляются не сразу, но неизбежно снижают эстетическую ценность устройства в процессе длительной эксплуатации.

• Термический дисбаланс: Повышение рабочей температуры перехода на каждые 10 °C сверх номинала провоцирует эффект «двойного ускорения». Деградация светового потока в таких условиях протекает вдвое быстрее, что делает теплоотвод критическим узлом любого прибора.
• Неточности в расчетах обвязки: Пренебрежение температурным дрейфом и разбросом прямого напряжения при выборе резистора приводит к колебаниям тока до 30 %. В параллельных ветвях индикации это порождает неприятную глазу разницу в яркости отдельных элементов.
• Нестабильность питания: Использование импульсных источников без качественной фильтрации создает высокий пульсационный коэффициент, зачастую превышающий 30 %. Подобное мерцание не только утомляет пользователя, но и становится основной причиной преждевременных отказов индикаторов.

Профессиональный подход к проектированию требует учитывать даже те параметры, которые кажутся второстепенными на этапе прототипирования. Игнорирование влияния внешней среды и электрических помех на работу индикации лишает устройство того самого ощущения завершенности и надежности, которое ожидается от премиального сегмента. Точная калибровка каждого звена цепи гарантирует, что свет индикатора будет оставаться чистым и стабильным на протяжении всего жизненного цикла изделия.
